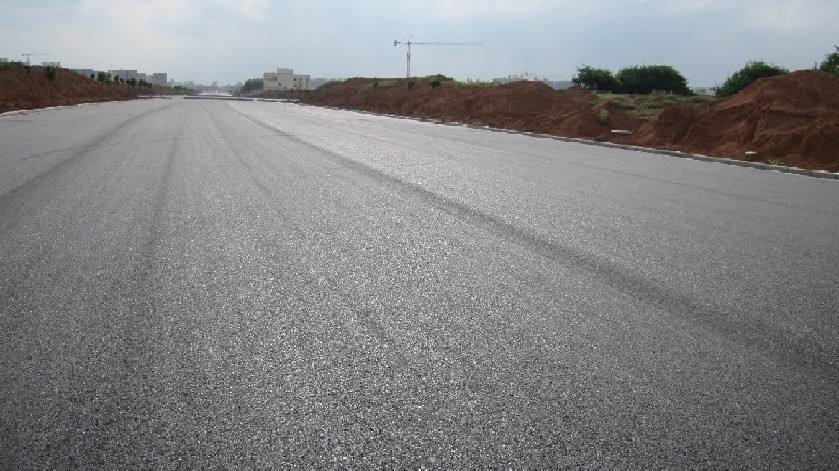

瀝青混凝土性能介紹：

瀝青混凝土按所用結合料不同，石油瀝青的和煤瀝青的兩大類；有些國家或地區(qū)亦有采用或摻用天然瀝青拌制的。
    按所用集料品種不同，可分為碎石的、礫石的、砂質的、礦渣的數(shù)類，以碎石采用為普遍。按混合料顆粒尺寸不同，可分為粗粒（35～40毫米以下）、中粒（20～25毫米以下）、細粒（10～15毫米以下）、砂粒 （5～7毫米以下）等數(shù)類。
    按礦料的級配不同，可分為密級配、半開級配和開級配等數(shù)類，開級配混合料也稱瀝青碎石。其中熱拌熱鋪的密級配碎石混合料經(jīng)久耐用，強度高，整體性好，是修筑******瀝青路面的代表性材料，應用得***廣。
    按礦料的組成不同，可分為密實-懸浮結構（如AC-Ⅰ）、骨架-空隙結構（如OGFC）和密實-骨架結構(如SMA)。
    各國對瀝青混凝土制訂有不同的規(guī)范，中國制定的熱拌熱鋪瀝青混合料技術規(guī)范，以孔隙率10%及以下者稱為瀝青混凝土，又細分為Ⅰ型和Ⅱ型，Ⅰ型的孔隙率為3（或2）～6%，屬密級配型；Ⅱ型為6～10%，屬半開級配型；孔隙率10%以上者稱為瀝青碎石，屬開級配型；混合料的物理力學指標有穩(wěn)定度、流值和孔隙率等。
性質
    瀝青混合料的強度主要表現(xiàn)在兩個方面。一是瀝青與礦粉形成的膠結料的粘結力；另一是集料顆粒間的內摩阻力和鎖結力。礦粉細顆粒（大多小于0.075毫米）的巨大表面積使瀝青材料形成薄膜，從而提高了瀝青材料的粘結強度和溫度穩(wěn)定性；而鎖結力則主要在粗集料顆粒之間產(chǎn)生。選擇瀝青混凝土礦料級配時要兼顧兩者，以達到加入適量瀝青后混合料能形成密實、穩(wěn)定、粗糙度適宜、經(jīng)久耐用的路面。配合礦料有多種方法，可以用公式計算，也可以憑經(jīng)驗規(guī)定級配范圍，中國采用經(jīng)驗曲線的級配范圍。瀝青混合料中的瀝青適宜用量，應以試驗室試驗結果和工地實用情況來確定，一般在有關規(guī)范內均列有可資參考的瀝青用量范圍作為試配的指導。當?shù)V料品種、級配范圍、瀝青稠度和種類、拌和設施、地區(qū)氣候及交通特征較固定時，也可采用經(jīng)驗公式估算。


?
